Configuração Inicial do Switch HP Modelo V1910 (16G 24G 48G)

Informações sobre uma configuração básica para acesso via Web

Se você foi um, que como eu, comprou um Switch gerenciável HP modelo V1910 e o manual te ajudou muito pouco aí vai umas dicas para que tenha acesso a versão web do gerenciador.

É necessário realizar algumas configurações iniciais para que ele possa realizar suas funções básicas, por prática os manuais que acompanham estes equipamentos são muito limitados e não possuem toda a informação necessária para realizar a sua configuração via porta console por exemplo.
Sendo assim vou mostrar como colocar o seu switch para funcionar e permitir que você faça o acesso a ele via Web, facilitando a sua configuração caso você não conheça os comandos CLI da HP, dos antigos 3Com. O modelo que irei exemplificar é o HP V1910 com 8, 16, 24 ou 48 portas, o antigo 3com JE009A, JE007A, JE006A e JE008.

Para começar você irá precisar de:

1 Cabo Console (Incluso na caixa do dispositivo)
1 Cabo de Rede RJ-45 (não incluso)
Software para conexão, utilizaremos o Putty (baixe aqui)


Configurando o Putty para acesso via cabo console

As configurações do Putty devem ser as seguintes:


* Veja a porta que está livre e poderá ser conectada ao Switch.






Acessando o Switch
Após configurar o putty conforme as telas acima, conecte o cabo na porta console do switch e clique em OPEN no Putty. Se a conexão for bem sucedida você verá uma tela vazia e em alguns casos será necessário dar um ENTER para visualizar o CLI - COMMAND LINE INTERFACE ou Interface de Linha de Comando.

         < HP >_
         < HP >?
         User Views Commands:

Caso tenha sido bem sucedido você entrará no menu de configuração inicial.
Será solicitado usuário e senha , o usuário padrão é Admin e a senha é em branco.
Feito isso você poderá inserir o IP de sua preferência no switch com o seguinte comando:

         > ipsetup ip-address 192.168.0.1 255.255.255.0

Pronto, agora vamos configurar a senha do Admin, "sem ela vc não vai conseguir acessar o switch via web.
Digite:

          > password

Ai pedira o usuário : admin
                  senha velha: "somente de ENTER, pos a senha ainda não existe"
                  senha nova:  XXXXX
                  senha nova:  XXXXX




Pronto agora basta acessar o seu Switch via WEB e salvar as configurações para que elas não se percam quando você reinicializar o mesmo. Conecte o cabo de rede do computador no switch e coloque ip fixo na placa de rede.
Ex: ip 192.168.0.2  mascara 255.255.255.0 "já que no exemplo utilizei o IP 192.168.0.1 para o switch".

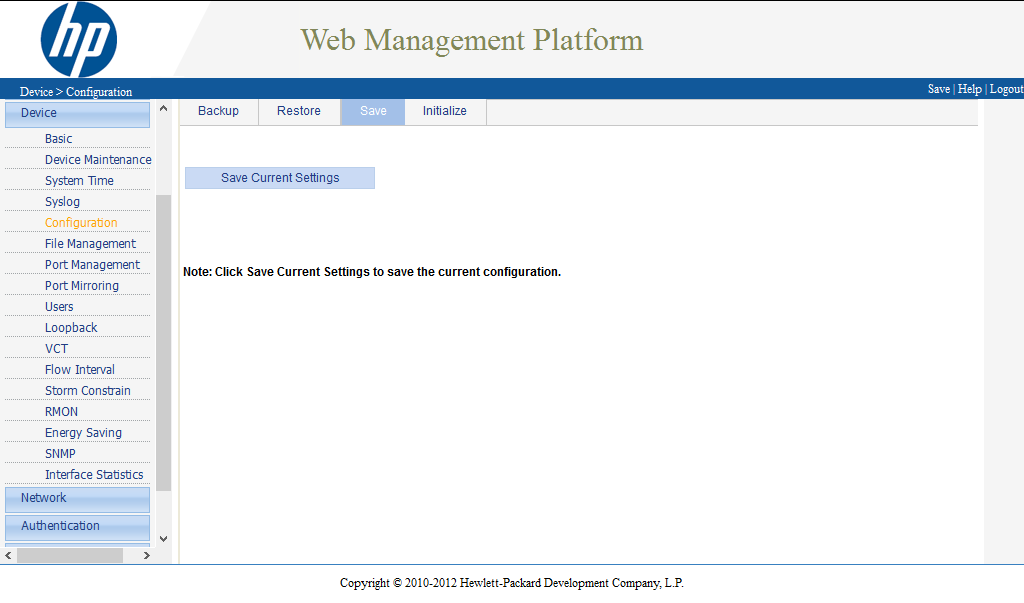

Após acessar o switch via WEB, vá em Configuration, Save e pressione Save Current Settings



Pronto, as configurações estão salvas.
Assim você não vai perde as configurações quando reinicializar o switch. Bastante importante.
